【アブ純正お取り寄せパーツ：納期1ヶ月】CARDINAL III STX 2500SHD　製品コード：1547242

【アブ純正お取り寄せパーツ：納期1ヶ月】CARDINAL III STX 2500SHD　製品コード：1547242

販売価格: 50円～2,300円(税別)

(税込: 55円～2,530円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

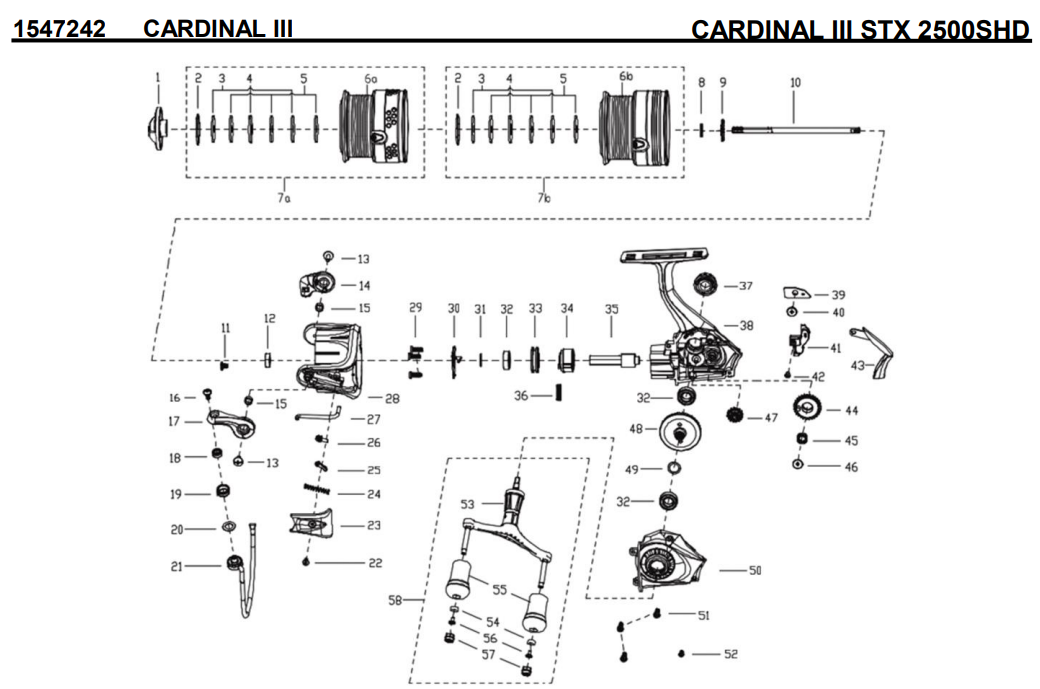

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1552230 Drag Knob Assembly 600
2 1085295 RETAINER RING 50
3 1085296 WASHER 50
4 1085297 WASHER 50
5 1085298 WASHER 50
6a 1552250 Spool 1200
6b 1552252 Spare Spool 1200
7a 1552251 Spool Assembly 2000
7b 1552253 Spare Spool Assembly 2000
8 1178949 WASHER (T=0.5) 200
9 1126316 CLICK GEAR 100
10 1279725 MAIN SHAFT 500
11 1126258 SCREW 50
12 1085606 ROTOR NUT 100
13 1448222 BAIL ARM SCREW 200
14 1552235 Bail Holder 300
15 1188261 BUSHING 160
16 1448124 SCREW 200
17 1552236 Bail Arm 300
18 1530489 Bearing 4x7x2.5 600
19 1530036 Line Roller 300
20 1529960 WASHER 200
21 1552168 Bail Assembly 500
22 1411137 SCREW 200
23 1552237 Bail Arm Cover 200
24 1119106 SPRING 50
25 1252713 TRIP LINKAGE 160
26 1126272 BAIL SLIDER 100
27 1530000 TRIP BAR 300
28 1552238 Rotor 1100
29 1092844 SCREW 50
30 1252715 PINION COVER 200
31 1114764 WASHER 50
32 1252717 BEARING 800
33 1280475 BEARING HOLDER 200
34 1552090 Clutch Assembly 500
35 1536773 PINION 500
36 1252716 CLUTCH SPRING 160
37 1559889 DUST CAP(STX L) 300
38 1552239 Body 1600
39 1126332 SLIDER RETAINER 100
40 1188428 SCREW 160
41 1279738 SLIDER 300
42 1126275 SCREW 50
43 1552240 Rear Cover 400
44 1252730 OSCILLATION GEAR 300
45 1112125 BALL BEARING 600
46 1085900 SCREW 50
47 1252732 REDUCTION GEAR 300
48 1252725 DRIVE GEAR 800
49 1114764 WASHER 50
50 1552241 Body Cover 500
51 1447884 SCREW 200
52 1529196 SCREW 200
53 1552254 Handle Rivet Assembly 400
54 1529970 BUSHING 200
55 1552114 Hanlde Knob 300
56 1119121 SCREW 50
57 1530162 HANDLE KNOB COVER 200
58 1552255 Handle Assembly 2300

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
