【アブ純正お取り寄せパーツ：納期1ヶ月】Max SX 750S　製品コード：1621902

【アブ純正お取り寄せパーツ：納期1ヶ月】Max SX 750S　製品コード：1621902

販売価格: 50円～2,800円(税別)

(税込: 55円～3,080円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

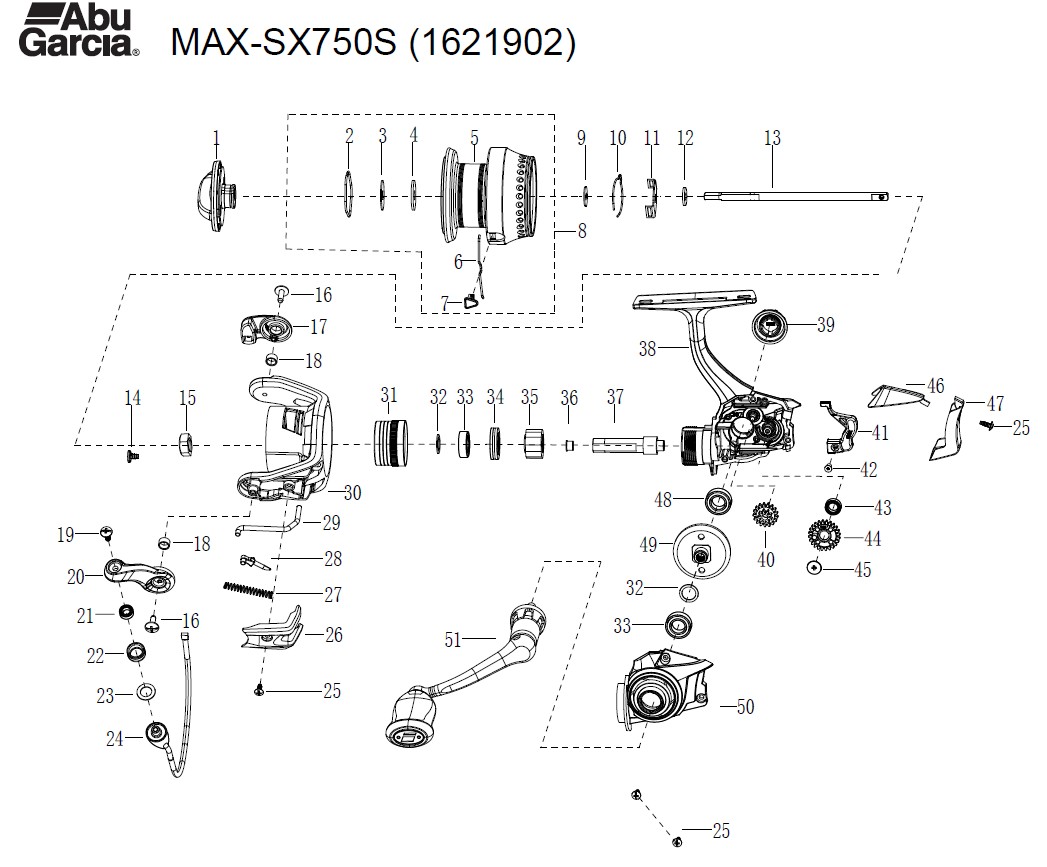

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1634286 Drag Knob Assembly 600
2 1092606 RETAINER RING 50
3 1280355 Key Washer 200
4 1280354 Drag Washer (2REQ) 200
5 1634771 Spool 2000
6 1634195 Line Clip Spring 200
7 1252739 LINE CLIP 200
8 1634772 Spool Assembly 2800
9 1178954 SPARE WASHER 160
10 1634289 Click Spring 200
11 1252692 CLICKER HOLDER 200
12 1252700 MAINSHAFT WASHER 160
13 1634173 Main Shaft 600
14 1529596 NUT SET SCREW 200
15 1259462 ROTOR NUT 160
16 1448222 BAIL ARM SCREW 200
17 1634290 Bail Holder 300
18 1188261 BUSHING 160
19 1536760 Screw 200
20 1634291 Bail Arm 300
21 1536761 Brass Bushing 400
22 1634090 Line Roller 300
23 1529960 WASHER 200
24 1634499 Bail Assembly 800
25 1411137 SCREW 200
26 1634177 Bail Arm Cover 200
27 1363787 Trip Spring 300
28 1385621 34C-CLA2000 Bail Arm Lever 300
29 1634292 Trip Bar 300
30 1634293 Rotor 1500
31 1634180 Bearing Retainer 400
32 1114764 WASHER 50
33 1252717 BEARING 800
34 1634181 Bearing Holder 200
35 1634182 Clutch Assembly 600
36 1259449 BUSHING 160
37 1634294 Pinion 800
38 1634295 Body 1800
39 1658382 DUST CAP 300
40 1634185 Reducation Gear 300
42 1634186 Slider 300
43 1634187 Oscillation Gear 400
44 1112125 BALL BEARING 600
45 1188428 SCREW 160
46 1634188 Bottom Cover 300
47 1634189 Rear Cover 400
48 1085280 BALL BEARING 600
49 1634245 Drive Gear 1000
50 1634296 Body Cover 600
51 1634297 Handle Assembly 1500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
