【アブ純正お取り寄せパーツ：納期1ヶ月】Max SX 1000S　製品コード：1621903

【アブ純正お取り寄せパーツ：納期1ヶ月】Max SX 1000S　製品コード：1621903

販売価格: 50円～2,800円(税別)

(税込: 55円～3,080円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

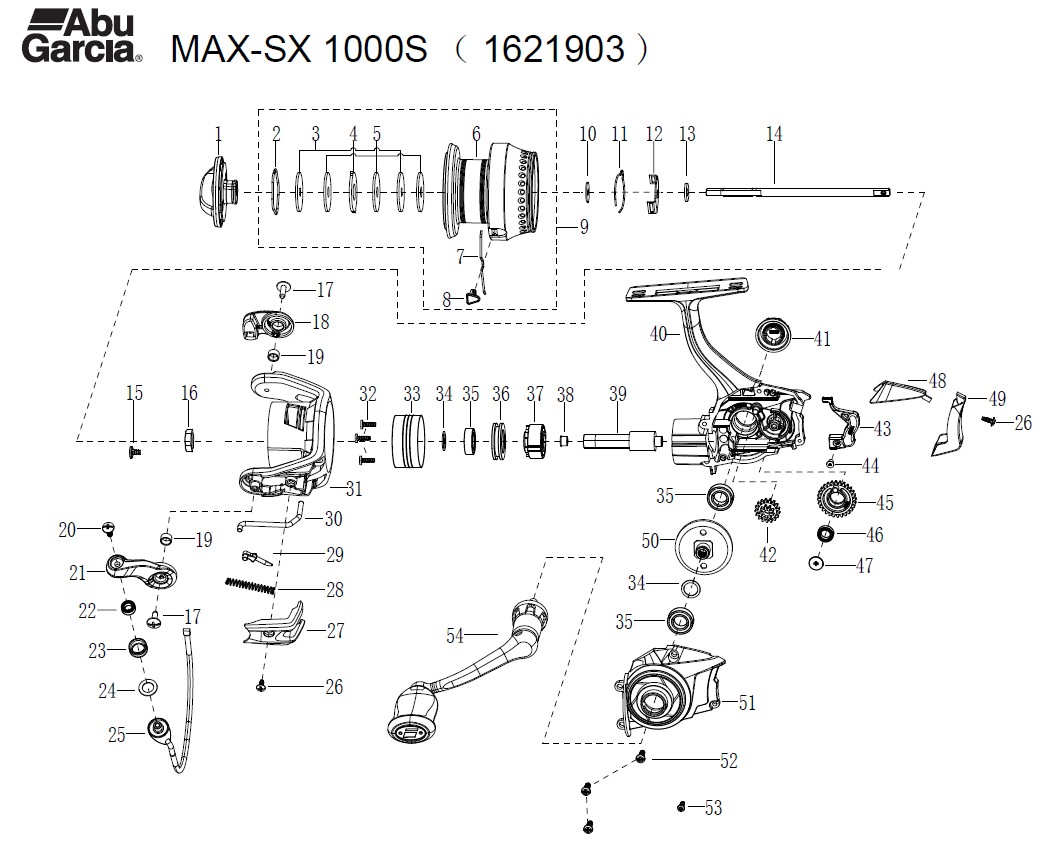

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1634248 Drag Knob Assembly 600
2 1085295 RETAINER RING 50
3 1085296 WASHER 50
4 1085297 WASHER 50
5 1085298 WASHER 50
6 1634749 Spool 2000
7 1634195 Line Clip Spring 200
8 1252739 LINE CLIP 200
9 1634750 Spool Assembly 2800
10 1178954 SPARE WASHER 160
11 1634251 Click Spring 200
12 1252692 CLICKER HOLDER 200
13 1252700 MAINSHAFT WASHER 160
14 1634087 Main Shaft 600
15 1126258 SCREW 50
16 1259462 ROTOR NUT 160
17 1448222 BAIL ARM SCREW 200
18 1634252 Bail Holder 300
19 1188261 BUSHING 160
20 1536760 Screw 200
21 1634089 Bail Arm 300
22 1530489 Bearing 4x7x2.5 600
23 1634090 Line Roller 300
24 1529960 WASHER 200
25 1634253 Bail Assembly 800
26 1411137 SCREW 200
27 1634254 Bail Arm Cover 200
28 1363787 Trip Spring 300
29 1385621 34C-CLA2000 Bail Arm Lever 300
30 1634255 Trip Bar 300
31 1634256 Rotor 1500
32 1634095 Screw 200
33 1634096 Bearing Retainer 400
34 1114764 WASHER 50
35 1252717 BEARING 800
36 1252718 BEARING HOLDER 400
37 1634097 Clutch Assembly 600
38 1259449 BUSHING 160
39 1634257 Pinion 800
40 1634751 Body 1800
41 1658382 DUST CAP 300
42 1634101 Reducation Gear 300
43 1634102 Slider 300
44 1525158 Slider Screw 200
45 1634103 Oscillation Gear 400
46 1112125 BALL BEARING 600
47 1188428 SCREW 160
48 1634104 Bottom Cover 300
49 1634105 Rear Cover 400
50 1634201 Drive Gear 1000
51 1634259 Body Cover 600
52 1447884 SCREW 200
53 1126084 SCREW 50
54 1634260 Handle Assembly 1500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
