【アブ純正お取り寄せパーツ：納期1ヶ月】25 BEAST LP 300　製品コード：1650447

【アブ純正お取り寄せパーツ：納期1ヶ月】25 BEAST LP 300　製品コード：1650447

販売価格: 50円～11,500円(税別)

(税込: 55円～12,650円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

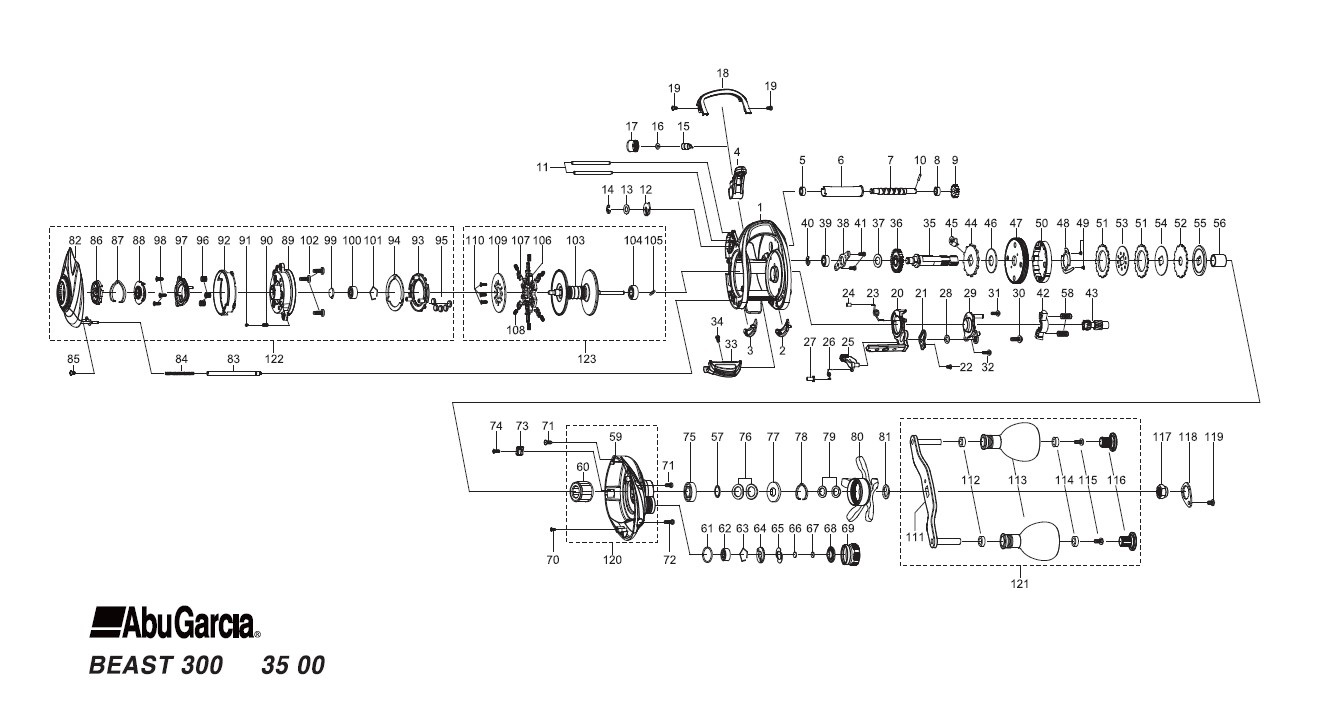

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1650902 FRAME 8000
2 1490861 SLIDE WASHER RIGHT 200
3 1490862 SLIDE WASHER LEFT 200
4 1650903 LINE GUIDE 500
5 1132853 BALL BEARING 600
6 1490864 LEVEL WIND TUBE 300
7 1490865 WORM SHAFT 1500
8 1132853 BALL BEARING 600
9 1125732 WORM SHAFT GEAR 100
10 1125733 WORM SHAFT PIN 50
11 1490866 LINE GUIDE SHAFT 300
12 1313359 WORM SHAFT PIN HOLDER 200
13 1490867 WASHER 200
14 1124201 RETAINER 50
15 1125806 PAWL 300
16 1116193 WASHER 50
17 1129323 LINE GUIDE NUT 70
18 1650904 FRONT COVER 800
19 1452764 SCREW 200
20 1490869 CLUTCH CAM 300
21 1490870 LINK PLATE 200
22 1415620 SCREW 200
23 1452766 CLUTCH SPRING 200
24 1380606 CLUTCH SPRING BUSHING 200
25 1289969 KICK LEVER 300
26 1490489 KICK LEVER SPRING 200
27 1415617 KICK LEVER SPRING BUSHING 200
28 1185695 WORM SHAFT WASHER 160
29 1490871 CAM PLATE 200
30 1380616 SCREW 200
31 1415622 SCREW 200
32 1196769 SCREW 50
33 1650905 THUMB BAR 500
34 1252078 SCREW 160
35 1650906 MAIN GEAR SHAFT 1400
36 1251634 LEVEL WIND GEAR 160
37 1125747 WASHER 50
38 1281130 MAIN GEAR SHAFT PLATE 200
39 1281216 BALL BEARING 600
40 1124201 RETAINER 50
41 1372152 SCREW 200
42 1125753 YOKE 100
43 1650907 PINION 2500
44 1650908 RATCHET 500
45 1380622 STOPPER 500
46 1650909 DRAG WASHER 300
47 1650910 MAIN GEAR 3000
48 1650025 CLICK SPRING 300
49 1650041 SCREW 200
50 1650911 WASHER DRUM 300
51 1650912 DRAG WASHER 600
52 1650913 DRAG WASHER 700
53 1650914 DRAG WASHER 300
54 1650915 DRAG WASHER 200
55 1650916 PRESSURE WASHER 500
56 1415627 IAR SLEEVE 300
57 1372155 WASHER 200
58 1116237 YOKE SPRING 50
59 1650917 GEAR SIDE PLATE 5000
60 1650026 ONE WAY CLUTCH 3000
61 1490799 O-RING 300
62 1132857 BALL BEARING 600
63 1497606 RING 300
64 1452777 CLICK WASHER 200
65 1125769 CLICK SPRING 150
66 1452776 FRICTION WASHER 100
67 1125771 RUBBER WASHER 50
68 1125768 CLICK WASHER 100
69 1650028 BRAKE KNOB 1800
70 1452779 SCREW 200
71 1380640 SCREW 200
72 1257013 SCREW 160
73 1650029 LUBE PORT 200
74 1252078 SCREW 160
75 1490801 BALL BEARING 1000
76 1144209 SPRING WASHER 160
77 1185796 CLICK PLATE 150
78 1125780 CLICK SPRING 70
79 1117208 SPRING WASHER 50
80 1650918 STAR WHEEL 2500
81 1144211 HANDLE WASHER 50
82 1650919 PALM SIDE PLATE 4000
83 1650920 GUIDE SHAFT 400
84 1452901 SPRING 200
85 1452902 SCREW 200
86 1581519 MAG DIAL 300
87 1125780 CLICK SPRING 70
88 1415635 SLIDE CAM 300
89 1490804 BEARING HOUSING 1500
90 1313372 CLICK PIN SPRING 200
91 1313371 CLICK PIN 200
92 1650921 CAM LOCK LEVER 300
93 1490806 MAGNET HOLDER 300
94 1490807 MAGNET PLATE 500
95 1116222 MAGNET 200
96 1313476 SPRING 200
97 1490808 SLIDE CAM 300
98 1380655 SCREW 200
99 1125797 WASHER 50
100 1128194 BALLBEARING 800
101 1104790 RING 50
102 1490809 SCREW 200
103 1650922 SPOOL 6000
104 1144215 BALL BEARING 800
105 1490811 SPOOL SHAFT PIN 200
106 1490812 BRAKE WEIGHT HOLDER 300
107 1380660 BRAKE WEIGHT 200
108 1187892 BRAKE SHOE SPRING 50
109 1490813 MAGNET PLATE 300
110 1185710 RIGHT SIDE COVER CAP SCREW 50
111 1650033 HANDLE 2500
112 1208088 BUSHING FOR BALL BEARING 200
113 1650034 HANDLE KNOB 1800
114 1208088 BUSHING FOR BALL BEARING 200
115 1208090 SCREW 50
116 1650035 HANDLE KNOB CAP 300
117 1572932 HANDLE NUT 300
118 1650036 HANDLE NUT COVER 200
119 1200031 HANDLE NUT RETAINER SCREW 50
120 1650923 GEAR SIDE COMPLETE 7500
121 1650924 HANDLE COMPLETE 7500
122 1650925 PALM SIDE COMPLETE 11500
123 1650926 SPOOL COMPLETE 9000

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
