【アブ純正お取り寄せパーツ：納期1ヶ月】BEAST SP（ビースト SP）3000S　製品コード：1650506

【アブ純正お取り寄せパーツ：納期1ヶ月】BEAST SP（ビースト SP）3000S　製品コード：1650506

販売価格: 160円～6,500円(税別)

(税込: 176円～7,150円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

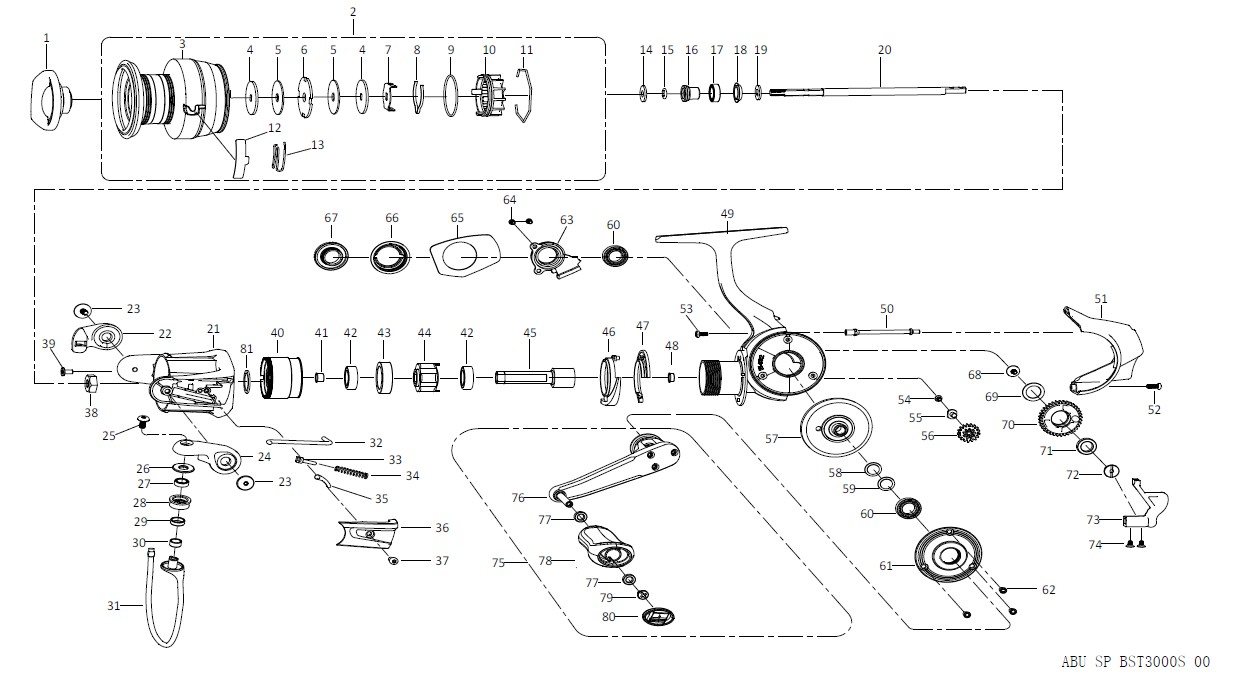

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1649248 DRAG KNOB ASSY 2500
2 1649346 SPOOL ASSY 6500
3 1649347 SPOOL 4500
4 1378909 KEY WASHER 200
5 1409747 DRAG WASHER 300
6 1378910 EARED WASHER 200
7 1378765 SPOOL CLICK RETAINER 200
8 1555360 SPOOL CLICK 200
9 1378767 0-RING 200
10 1409799 SPOOL BOTTOM 300
11 1378769 CLIP 200
12 1647135 LINE CLIP 200
13 1649331 LINE CLIP SPRING 200
14 1378773 SPACE WASHER 200
15 1378774 0-RING 200
16 1378840 BEARING SLEEVE 200
17 1200874 BEARING 600
18 1378841 SEAL 200
19 1378777 SPOOL SHAFT WASHER 200
20 1649332 MAIN SHAFT 800
21 1649333 ROTOR 2500
22 1649334 BAIL HOLDER 500
23 1594008 SCREW (2REQ) 200
24 1649335 BAIL ARM 400
25 1647366 SCREW 200
26 1593574 LINE ROLLER COLLAR 200
27 1380228 BEARING 2500
28 1593629 LINE ROLLER 300
29 1380123 UPPER BUSHING 200
30 1380122 LOWER BUSHING 200
31 1649336 BAIL WIRE 2000
32 1593631 TRIP PLUNGER 200
33 1378793 SPRING SEAT 200
34 1593577 BAIL ARM SPRING 200
35 1378794 PIVOT LEVER 300
36 1649337 BAIL ARM COVER 200
37 1649338 SCREW 200
38 1378801 ROTOR NUT 200
39 1555372 SCREW 200
40 1647370 BEARING COVER 500
41 1404814 PINION GEAR BUSHING 200
42 1380233 BEARING 2500
43 1555378 BEARING SLEEVE 300
44 1647371 ONE WAY CLUTCH 1500
45 1647372 PINION GEAR 2000
46 1555452 N-R CAM 300
47 1555453 ROTOR BRAKE RING 200
48 1488072 BUSHING 200
49 1649348 BODY ASSY 4500
50 1649340 O/S SLIDER GUIDE 400
51 1649349 REAR COVER 1200
52 1647335 SCREW 200
53 1647348 SCREW 200
54 1593585 SCREW 200
55 1593586 NUT 200
56 1593587 TRANSFER GEAR 500
57 1647376 DRIVE GEAR 3000
58 1378824 SHIM 200
59 1378822 SHIM 200
60 1378807 BEARING 800
61 1649342 BEARING RETAINER 1000
62 1647378 SCREW (3REQ) 200
63 1649343 SIDE COVER 500
64 1555395 SCREW (2REQ) 200
65 1649344 CARBON PLATE 300
66 1594020 CARBON RING 400
67 1647381 DUST CAP 600
68 1555399 SCREW 200
69 1378829 0/S GEAR BUSHING 200
70 1403870 O/S GEAR 400
71 1380241 BUSHING 200
72 1378827 0/S GEAR PIN 200
73 1649345 O/S SLIDER 300
74 1593597 SCREW(2REQ) 200
75 1647384 HANDLE ASSY 5600
76 1647385 HANDLE STAND ASSY 3500
77 1438531 BUSHING(2REQ) 200
78 1647386 HANDLE KNOB 1600
79 1241728 SCREW 160
80 1647387 HANDLE KNOB COVER 200
81 1378805 WASHER 200

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
