【アブ純正お取り寄せパーツ：納期1ヶ月】BEAST SP（ビースト SP）5000H 　製品コード：1650573

【アブ純正お取り寄せパーツ：納期1ヶ月】BEAST SP（ビースト SP）5000H 　製品コード：1650573

販売価格: 100円～7,400円(税別)

(税込: 110円～8,140円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

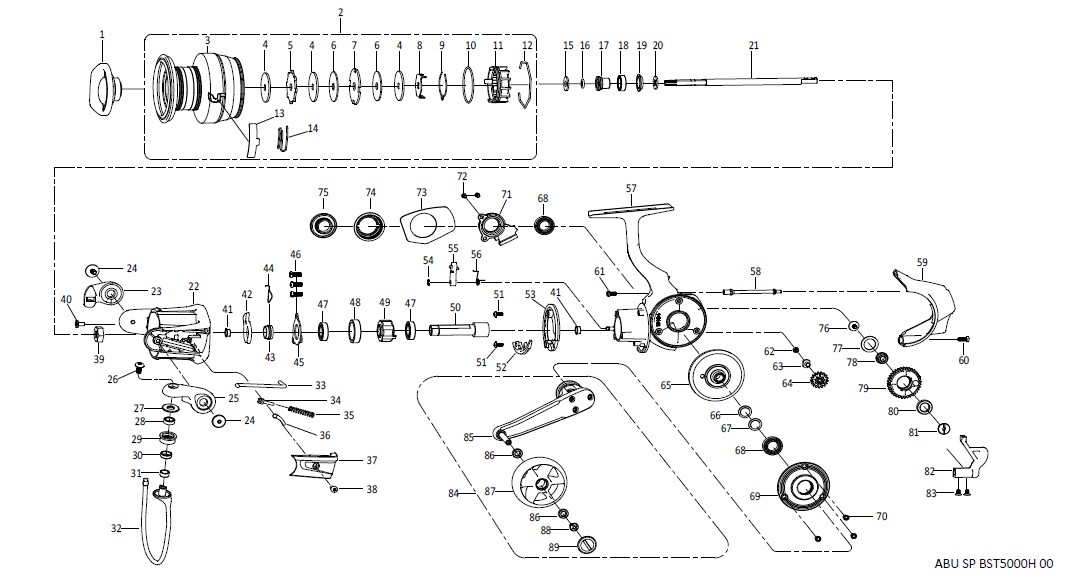

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1647132 DRAG KNOB ASSY 2500
2 1647133 SPOOL ASSY 7400
3 1647134 SPOOL 5000
4 1380264 KEY WASHER 200
5 1380265 EARED WASHER 200
6 1409805 DRAG WASHER (2REQ) 300
7 1380266 EARED WASHER 200
8 1380267 SPOOL CLICK RETAINER 200
9 1555360 SPOOL CLICK 200
10 1378767 0-RING 200
11 1380269 SPOOL BOTTOM 600
12 1378769 CLIP 200
13 1647135 LINE CLIP 200
14 1647136 LINE CLIP SPRING 200
15 1380270 SPACE WASHER 200
16 1380271 0-RING 200
17 1380272 BEARING SLEEVE 300
18 1380281 BEARING 2500
19 1378841 SEAL 200
20 1380273 SPOOL SHAFT WASHER 200
21 1647137 MAIN SHAFT 800
22 1647138 ROTOR 3000
23 1647309 BAIL HOLDER 500
24 1647310 SCREW (2REQ) 200
25 1647311 BAIL ARM 400
26 1647312 SCREW 200
27 1647313 LINE ROLLER COLLAR 200
28 1393642 0/S GEAR BEARING 800
29 1538235 LINE ROLLER 300
30 1380278 LOWER BUSHING 200
31 1380279 UPPER BUSHING 200
32 1647314 BAIL WIRE 2000
33 1647315 TRIP PLUNGER 200
34 1378793 SPRING SEAT 200
35 1380286 BAIL ARM SPRING 200
36 1380287 PIVOT LEVER 300
37 1647316 BAIL ARM COVER 200
38 1647317 SCREW 200
39 1201771 ROTOR NUT 100
40 1647318 SCREW 200
41 1647319 BUSHING(2REQ) 200
42 1647320 A/R Holder 200
43 1647321 BUSHING 200
44 1647322 A/R BUSHING SPRING 200
45 1647323 BEARING RETAINER 200
46 1210685 SCREW (3 REQ) 200
47 1380297 BEARING 2500
48 1647324 BEARING SLEEVE 200
49 1647325 ONE WAY CLUTCH ASSY 1500
50 1647352 PINION GEAR 2000
51 1227073 SCREW (2 REQ) 200
52 1647327 HOUSING SLOPE 200
53 1647328 ROTOR BRAKE 200
54 1647329 RETAINING CLIP 200
55 1647330 A/R PAWL 200
56 1647331 PAWL SPRING 200
57 1647353 BODY ASSY 5000
58 1647333 O/S SLIDER GUIDE 400
59 1647354 REAR COVER 1500
60 1647335 SCREW 200
61 1647348 SCREW 200
62 1593585 SCREW 200
63 1647336 TRANSFER GEAR PIN 200
64 1403865 TRANSFER GEAR 400
65 1647355 DRIVE GEAR 3000
66 1200798 CLUTCH WASHER 160
67 1200876 GEAR WASHER 160
68 1224305 BEARING 600
69 1647356 BEARING RETAINER 1000
70 1647337 SCREW (3REQ) 200
71 1647338 SIDE COVER 500
72 1555395 SCREW (2REQ) 200
73 1647339 CARBON PLATE 300
74 1647340 CARBON RING 500
75 1647341 DUST CAP 600
76 1555399 SCREW 200
77 1647351 WASHER 200
78 1380312 0/S GEAR BUSHING 200
79 1647342 O/S GEAR 300
80 1380310 O/S GEAR BUSHING 200
81 1380309 0/S GEAR PIN 200
82 1647343 O/S SLIDER 300
83 1201875 O/S SLIDER SCREW 160
84 1647344 HANDLE ASSY 5800
85 1647345 HANDLE STAND ASSY 3500
86 1438531 BUSHING(2REQ) 200
87 1647346 HANDLE KNOB 1800
88 1241728 SCREW 160
89 1647347 HANDLE KNOB COVER 200

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
