【Avail/アベイル】 シマノ 12カルカッタ用 ウィッシュボーンハンドル *AVHASH

【Avail/アベイル】 シマノ 12カルカッタ用 ウィッシュボーンハンドル *AVHASH

販売価格: 6,580円(税別)

ハンドルの長さ:
数量:

■商品紹介

アベイルオリジナルの12カルカッタ 100専用ハンドルです。
超々ジュラルミンの削りだしプレートにチタン合金製のノブ軸を採用し、軽量且つ高剛性を実現しています。
12CC専用スタードラグと組み合わせることで、デザインはもちろん機能性も向上します。
ハンドル長は80mm、85mm、90mmの3種類。
リールのサイズや用途により、お好みの長さのものを選択してください。



リール:12カルカッタ 101
リールに装着済みのAvailパーツ
12カルカッタ専用ウィッシュボーンハンドル 80mm
12カルカッタ専用スタードラグ ブラック
12カルカッタ用スプールリリースネジ

■サイズバリエーション

・12カルカッタ 100用 ウィッシュボーンハンドル



80mm



85mm



90mm

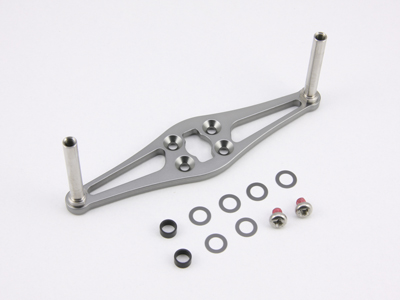

■ハンドルセットの付属品について



ハンドル本体1ヶ、シマノノブ用樹脂カラー2ヶ、ハンドルノブ固定用ビス(+ナベビス)2ヶ、ノブ調整用ワッシャー6枚
(ハンドルノブに「ガタ」がある場合にのみ入れて調節してください)

※ノブ受け用ボールベアリングを別途ご購入ください。(サイズ:7x4x2.5)

■スペック

・基本仕様

(材質)
ハンドルプレート:A7075(超々ジュラルミン)
ハンドルシャフト:チタン64合金

(重量)

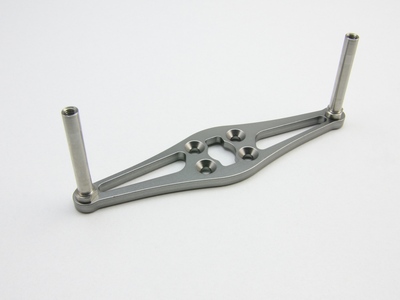

ウィッシュボーンハンドル 12カルカッタ用 80mm 8.3g
ウィッシュボーンハンドル 12カルカッタ用 85mm 8.6g

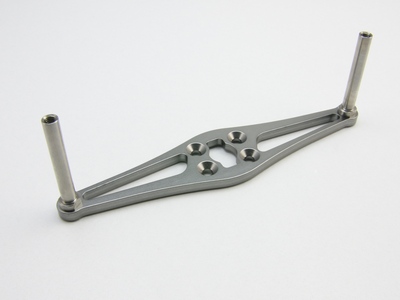

ウィッシュボーンハンドル 12カルカッタ用 90mm 8.8g
純正ハンドル 80mm 8.8g

(適合リール)
シマノ 12カルカッタ 100 101

※ライギョ釣りなどの強度を要する釣りには適しておりません。
対応できるハンドルはノブ1ヶに対し、ベアリングを2ヶ使用しているものに限ります。
お手持ちのハンドルを分解して、あらかじめご確認ください。

(ノブの適合についての詳細)
夢屋 ハンドルノブタイプ A  樹脂カラー必要
DAIWA RCS KNOB I型コルク  樹脂カラー不要
アベイル製ノブ  樹脂カラー必要

■使用方法

取付方法については、下記をご参照ください。

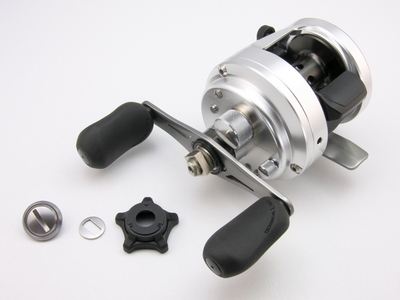

マイナスドライバーを使い、ハンドル固定ボルト(純正部品番号1)を緩め、ワッシャー、スタードラグを取り外します。

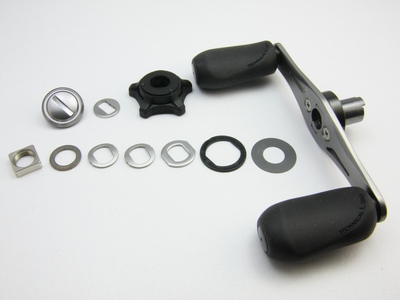

スタードラグ固定ナットをゆるめ、ハンドルプレートの上に載っている部品(ワッシャー類)を全て外します。

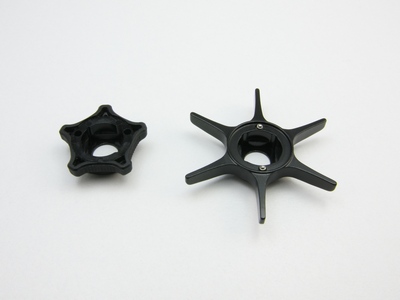

純正スタードラグの中にある音出しピンと音出しバネを取外し、アベイルオリジナルスタードラグに移植します。
※純正スタードラグでもご利用いただけます。

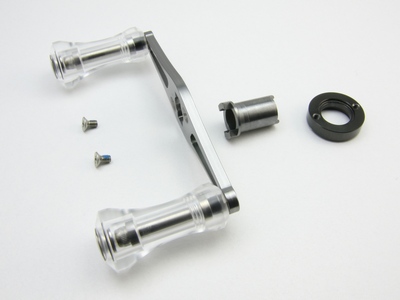

ハンドルプレートの下面に装着されているローラークラッチインナーチューブ
(純正部品番号20)をプラスドライバーで取外しアベイルオリジナルハンドルに付け替えます。



ハンドルとユニットをドライブギア軸(純正部品番号106)の上に装着、その上にワッシャー類を元通りの順番で載せます。
更にアベイルオリジナルスタードラグを載せます。



ハンドル固定ボルトユルミ止メを(純正部品番号2)を乗せてから、ハンドル固定ボルトを締めて完成です。
