【アブ用】レベルワインドシャフト LTX (LTX・LTZ・MGX・LT・ALT等対応) ロイヤルパープル

【アブ用】レベルワインドシャフト LTX (LTX・LTZ・MGX・LT・ALT等対応) ロイヤルパープル

販売価格: 660円(税別)

(税込: 726円)

数量:
 プロダクトコンセプト

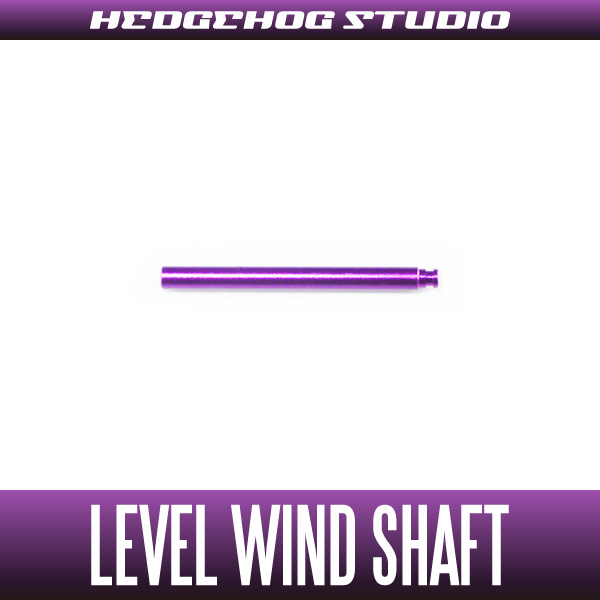

Revo LTXシリーズ対応のジュラルミン削り出しレベルワインドシャフトです。

重量:約0.63g

 対応機種

・ Revo LTX
・ Revo LTZ
・ Revo LTZ Limited 7
・ Revo Deez 6
・ Revo LT
・ Revo LT 6
・ Revo MGX
・ Revo LT
・ Revo ALT

 取付方法

カラーパーツを交換するために必要最低限のパーツのみ取り外す方法でご紹介します。
パーツによっては裏表がありますので、外したパーツはテーブルの上に整理して並べましょう。
REVOシリーズの基本的な分解方法はほぼ共通です。

REVO LTX

途中の分解までは、こちらを参考にして下さい。
LTXのレベルワインドシャフトを交換するにはエリートよりも更に分解が必要ですので、
ギアやバネなど、ビスで固定されていないパーツは予め取り外しておきます。

REVO LTX

○枠のEリングを細めのマイナスドライバーの先端などで外します。
Eリングを紛失しないように注意して下さい。

REVO LTX

反対側の○枠のEリングも外します。

REVO LTX

Eリングを止めているホルダーをゆっくりずらすと、レベルワインドシャフトを抜くことができます。
ホルダーをずらす際ですが、反対側のウォームシャフトギアを指で押さえておくと、
パーツがバラバラにならず、スムーズに作業ができます。

REVO LTX

レベルワインドシャフトを交換したら、ホルダーを元の位置に戻しEリングを取付けます。
Eリングとホルダーの間にはワッシャーがありますので、取付けするのを忘れないようにして下さい。

REVO LTX

反対側のEリングも元に戻します。

REVO LTX

後は元通りに組み戻すだけです。
戻し方はこちらを参考にして下さい。
レベルワインドシャフトには滑りを良くするため、オイルを少量注油して下さい。
