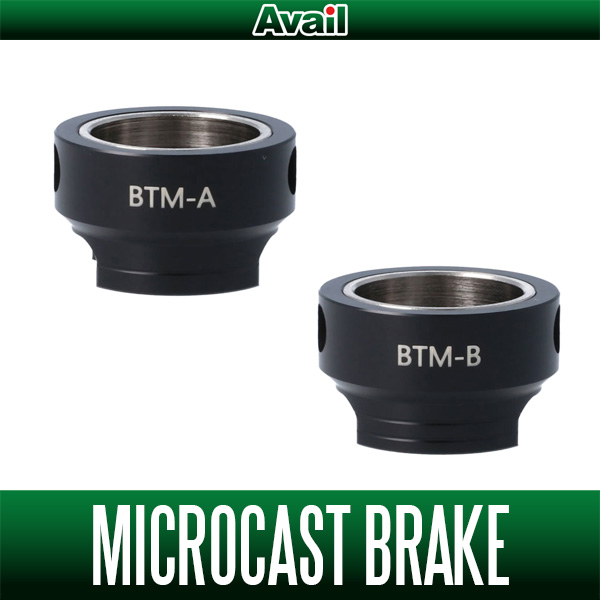

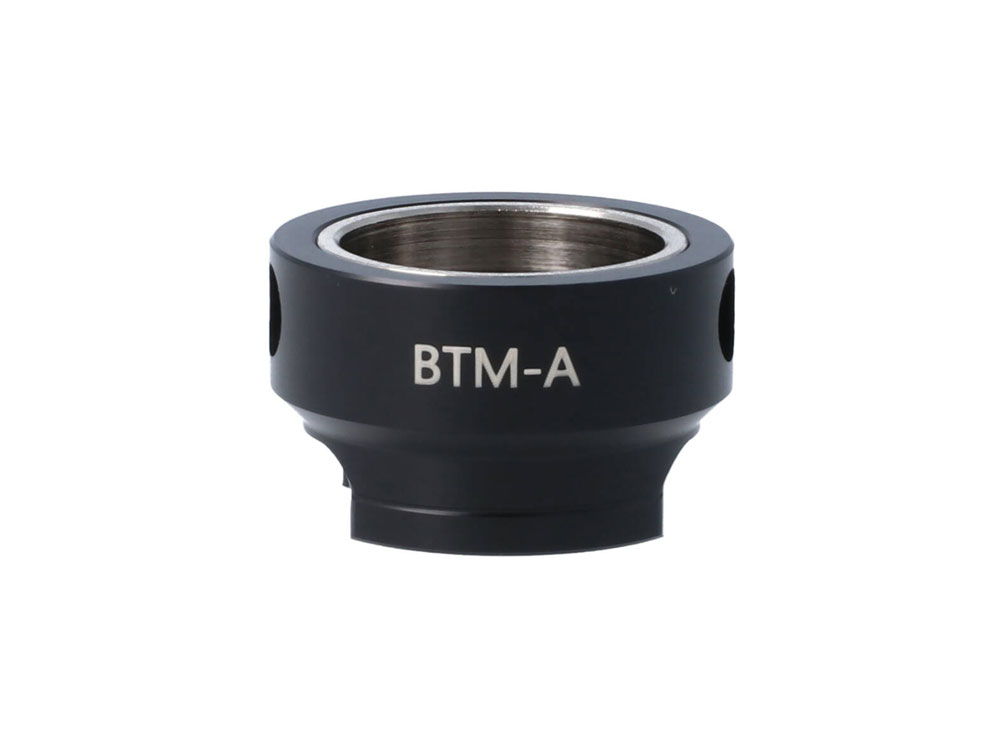

【Avail/アベイル】シマノ バンタム用 マイクロキャストブレーキ BTM-A, BTM-B
販売価格: 3,200円(税別)
(税込: 3,520円)
モデル名
MB-BTM-A
MB-BTM-B
■商品紹介
オールドバンタム用のマグネットブレーキです。
こちらの商品は、純正スプールには適合しませんのでご注意ください。
Avail製マイクロキャストスプール使用時のみお使いいただけます。
このパーツを使用することで、遠心・マグネットブレーキどちらのフィーリングもお楽しみいただけます。
よりお客様のお好みに合わせてブレーキの種類をお選びいただくことができます。
また、遠心とマグネットを併用することも可能となります。

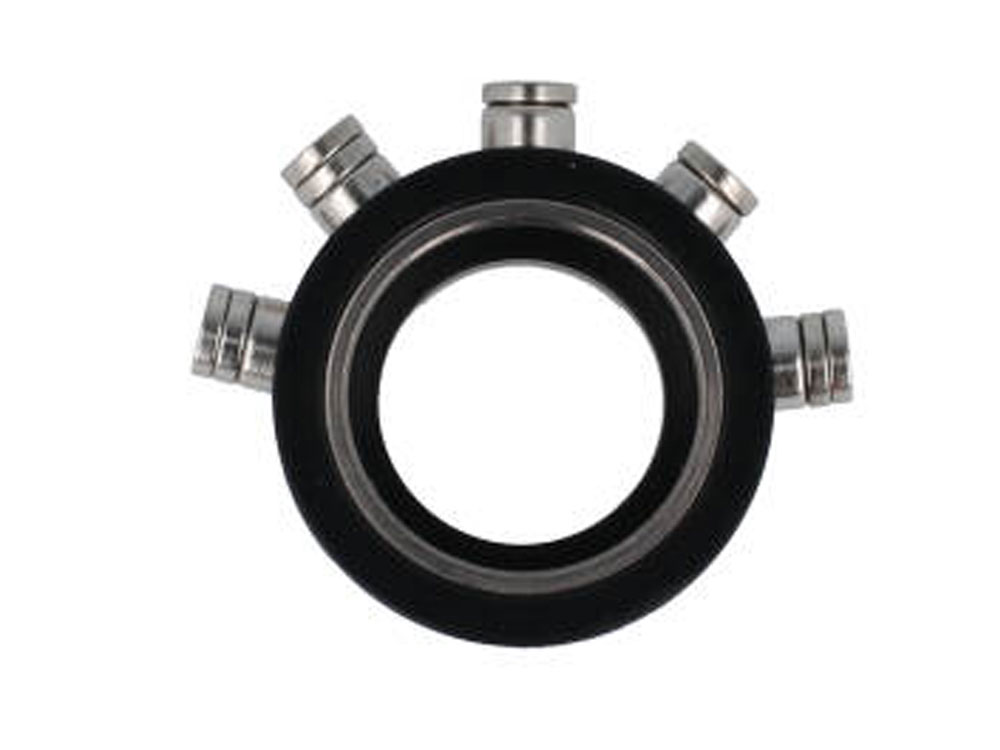

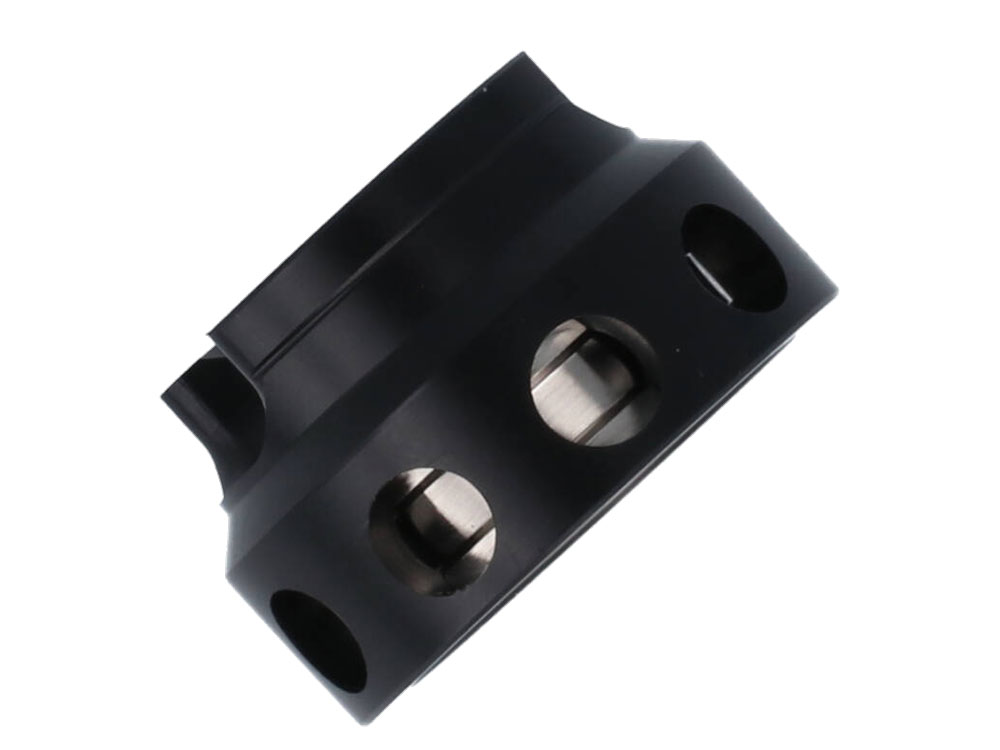

ユニット本体は、マグネットを最大6個装着することが可能です。
使用するスプールの溝深さによって、取り付け可能なマグネットの厚みが変わります。
詳細は当ページ下部の「追加マグネットの取付について」項目をご覧ください。
この商品には、3.5mm×2個/4.0mm×2個 計4個のマグネットが付属します。
別売のマグネット単品を重ね張りすることでより細かいブレーキセッティングが可能になります。
また、マグネット化することでスプール交換時などにブレーキブロックの脱落・紛失等がなくなります。
バンタム100とバンタム10等では取付部分のサイズが異なるため、モデルは2種類をご用意いたしました。

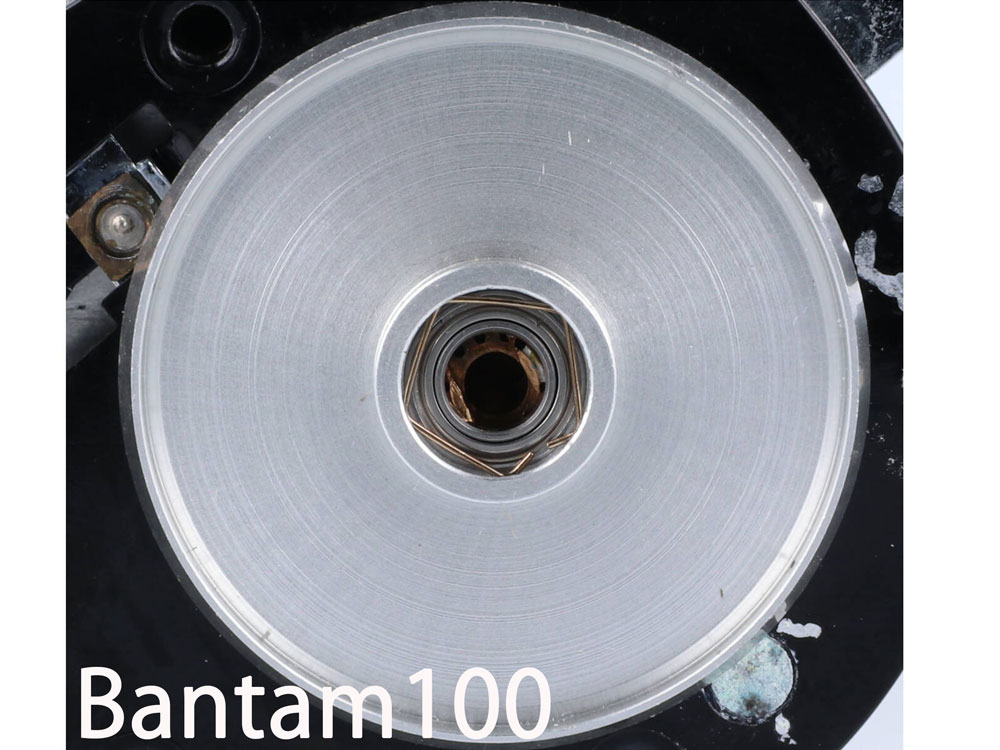

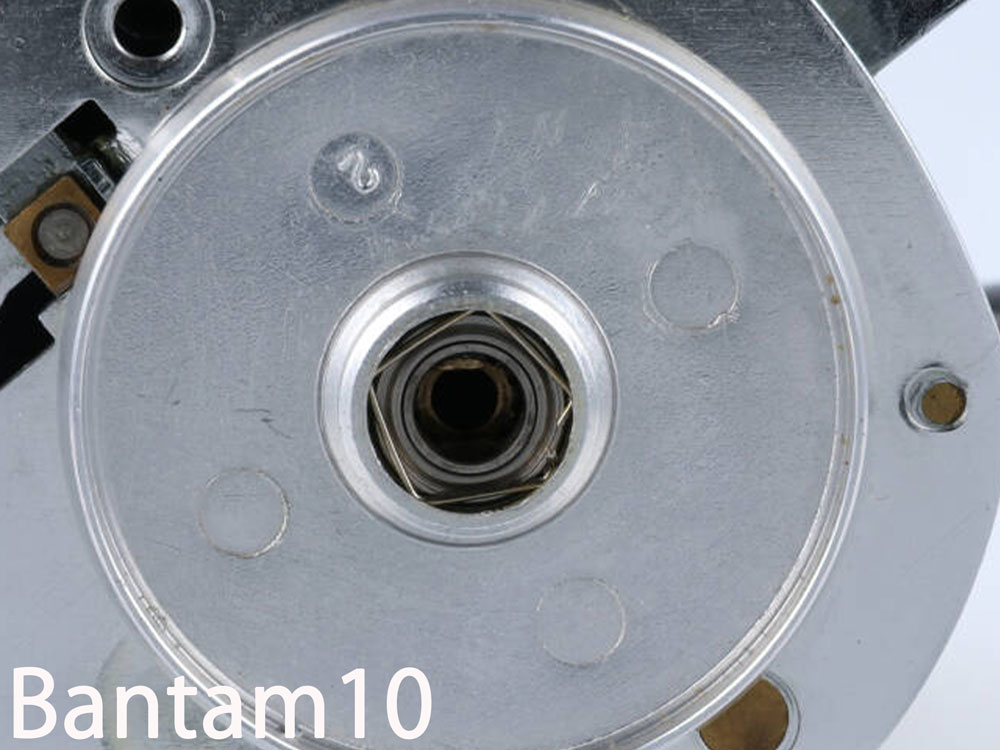

上記画像は、バンタム100とバンタム10の取付部の拡大写真です。
比較してみると、それぞれ製造方法が違っていることが分かります。
切削により製造されたバンタム100に比べ、鋳造によって製造されたバンタム10は取付部がやや小さくなっています。
これらの製造方法によるサイズの違いがあるので2種類を用意しました。

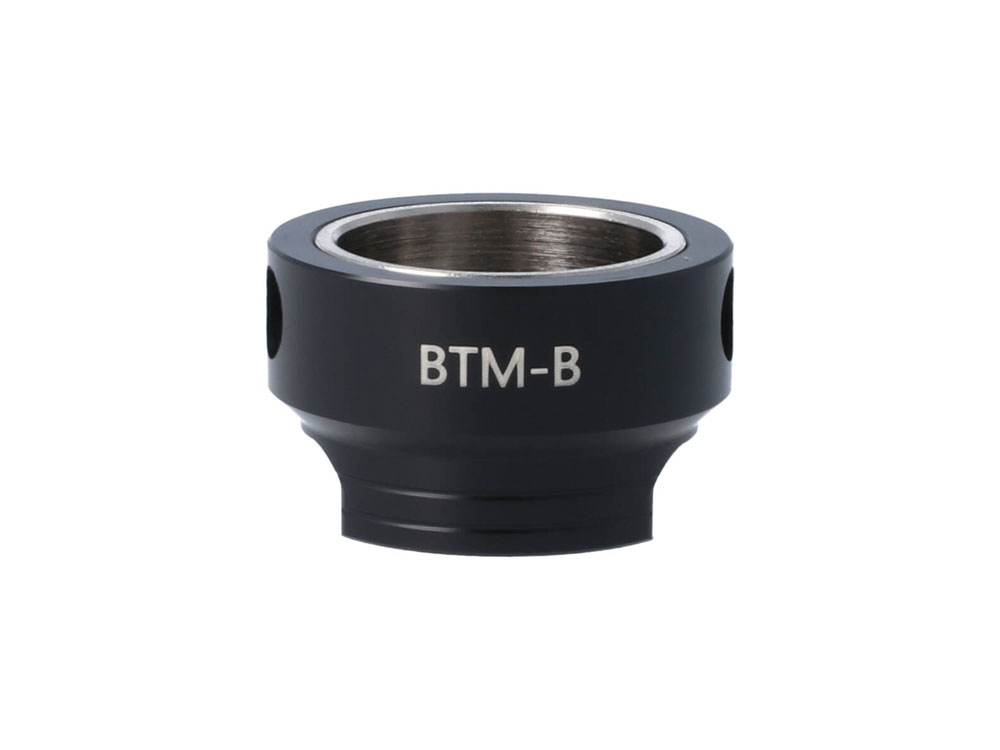

バンタム100にはMB-BTM-A、バンタム10にはMB-BTM-Bを使用してください。
マイクロキャストスプールが装着できるその他のバンタムシリーズは、下記の適合機種を参考にし購入をお願いいたします。
■基本仕様
（材質）
本体:ポリアセタール樹脂（黒色）
（重量）
本体:5.2g
※マグネット込みの重量
（取付部分内径）
MB-BTM-A：取付部内径11.80mm
MB-BTM-B：取付部内径11.70mm
（マグネット最大装着数）
4φの磁石×6個
（付属品）
4φ×3.5mm2個
4φ×4.0mm2個
※計4個のネオジム磁石が付属します。
（MB-BTM-A適合機種）
バンタム100/200（切削）
※純正スプール使用不可
※SG表記のモデルも対応
（MB-BTM-B適合機種）
バンタム10/201（鋳造）
※純正スプール使用不可
※SG表記のモデルも対応
■取り付け方法
ブレーキユニットの取り付け
装着は非常に簡単です。難しい分解・組み立てなどはありません。

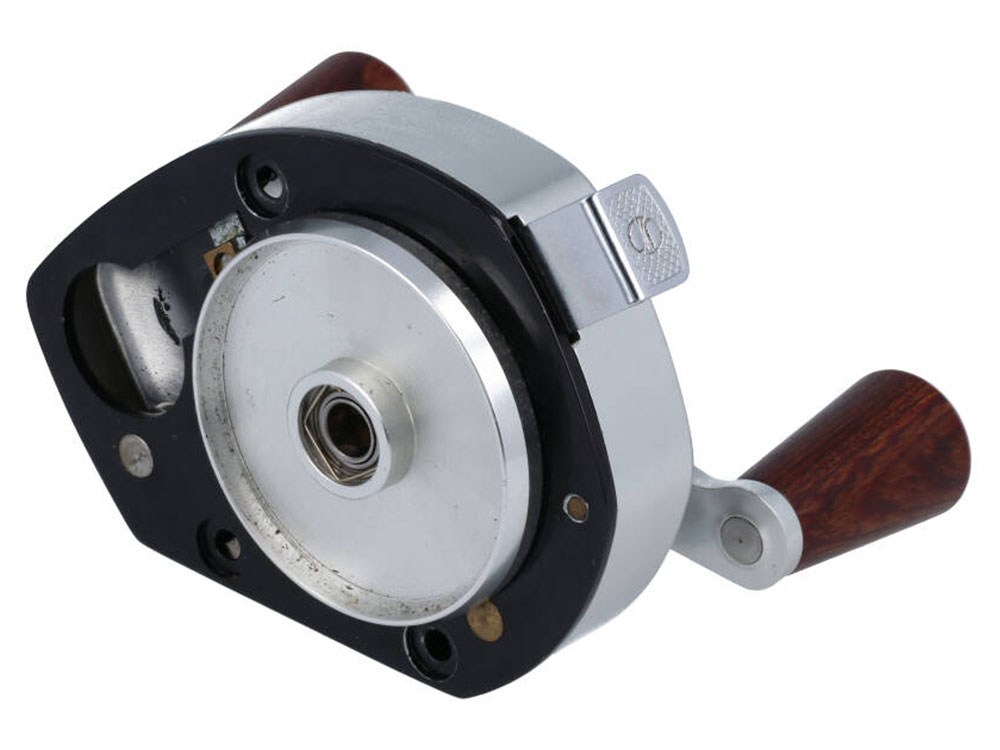

本体A固定ボルトを外してから、上記図のように ハンドル側を取り外します。
本体固定板組のスプール側にベアリングが固定されている凸部分があります。
そこへマグネットブレーキを装着します。

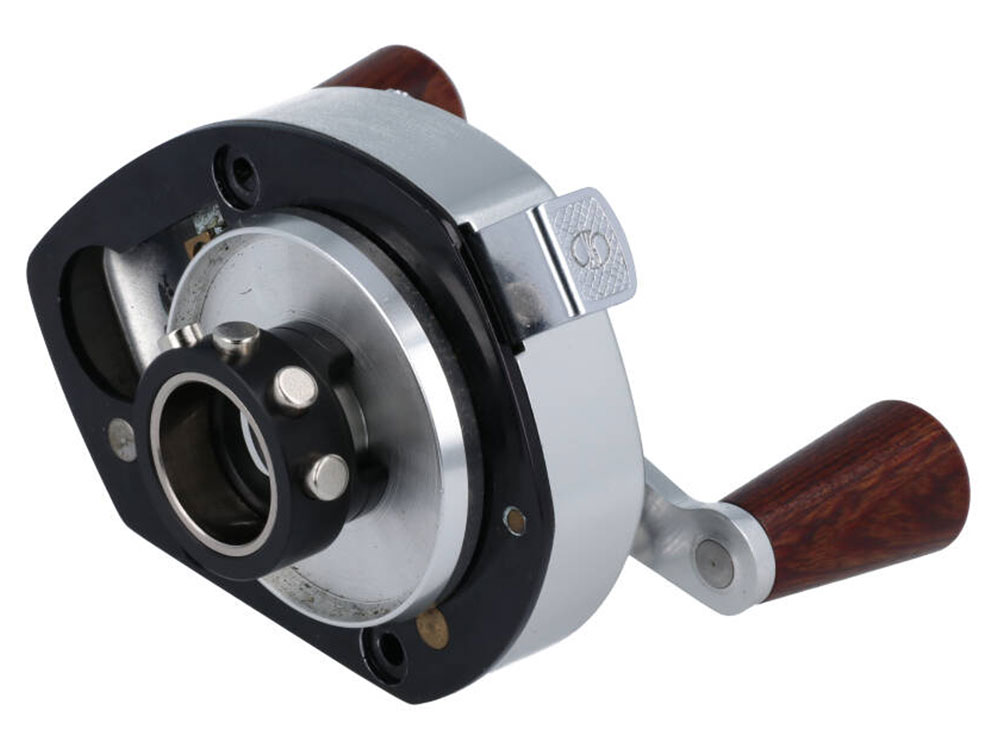

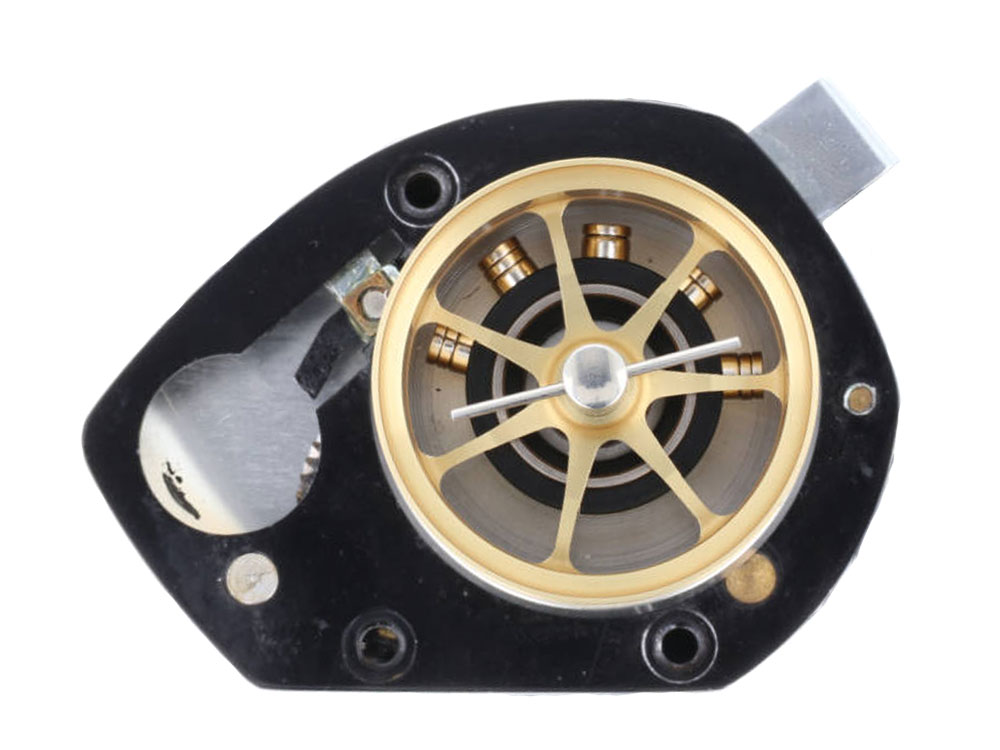

装着すると上図のようになります。
以上でマグネットブレーキの取り付けは終了です。
装着後にお好みのマグネットサイズをセットしブレーキを調整してください。
■マグネットの取り付け

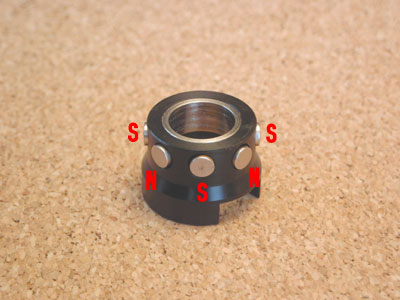

（※写真はマイクロキャストブレーキ Ambassadeur 1500C/2500C用）
磁石は写真のようにN極とS極が交互に並ぶようにします。
このように連続して配置した方が磁界が安定するのでブレーキ力も安定します。
磁石を取り外すときはリールに付属のレンチや鉄などを磁石にくっつけて引き抜いて下さい。
※磁力の強い磁石なので、ベアリングだけでなく時計やパソコン、クレジットカードといった磁力に弱い物に近付けないでください。
■追加マグネットの取付について
ご使用されるオールドバンタム用マイクロキャストスプールの溝深さによって、使用できるマグネットの高さの上限が異なります。
ブレーキをより強く・より細かい調整幅で使用したい場合は下記を参照に、追加マグネットの購入をご検討ください。
・MicrocastSpool BTM1020Rを使用する場合

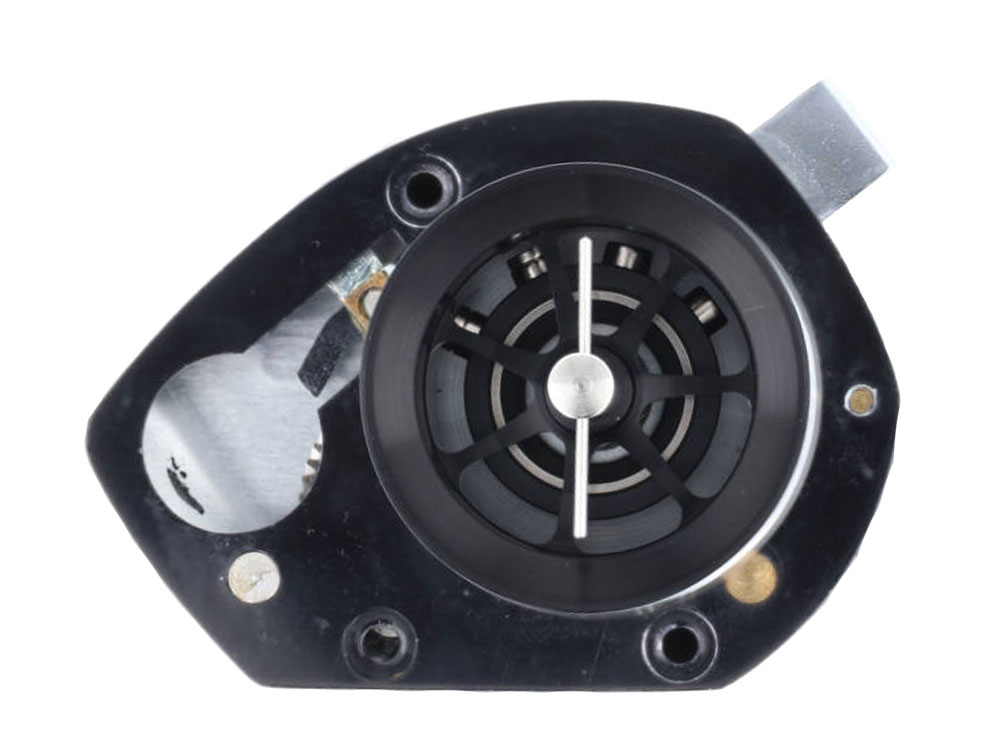

上記画像をご覧ください。
浅溝タイプのBTM1020Rは、最大5.5mmの厚さ（高さ）までマグネットを増設できます。
5.5mmを超えるとスプール裏側にマグネットが干渉し使用できなくなりますのでご注意ください。
別売の補助マグネット8ヶセット φ4×1mm ・ マグネット φ4×1〜5mm/φ5×1.5〜4mm 【全11サイズ】を使用することでより細かいブレーキセッティングが可能になります。
・MicrocastSpool BTM1039R/BTM2039Rを使用する場合
MicrocastSpool BTM1039R / BTM2039Rの2種類のスプールは、最大4.5mmの厚さ（高さ）までマグネットを増設できます。
4.5mmを超えるとスプール裏側にマグネットが干渉し使用できなくなりますのでご注意ください。
別売の補助マグネット8ヶセット φ4×1mm ・ マグネット φ4×1〜5mm/φ5×1.5〜4mm 【全11サイズ】を使用することでより細かいブレーキセッティングが可能になります。
■本製品の変形について
本製品は、スプールを保持するベアリングが収まるハウジング部への嵌め込みによって固定されます。
そのためハウジング部の太さによっては、脱着を繰り返したり長期間使用た際に取付部が広がる可能性がありますのでご了承願います。
